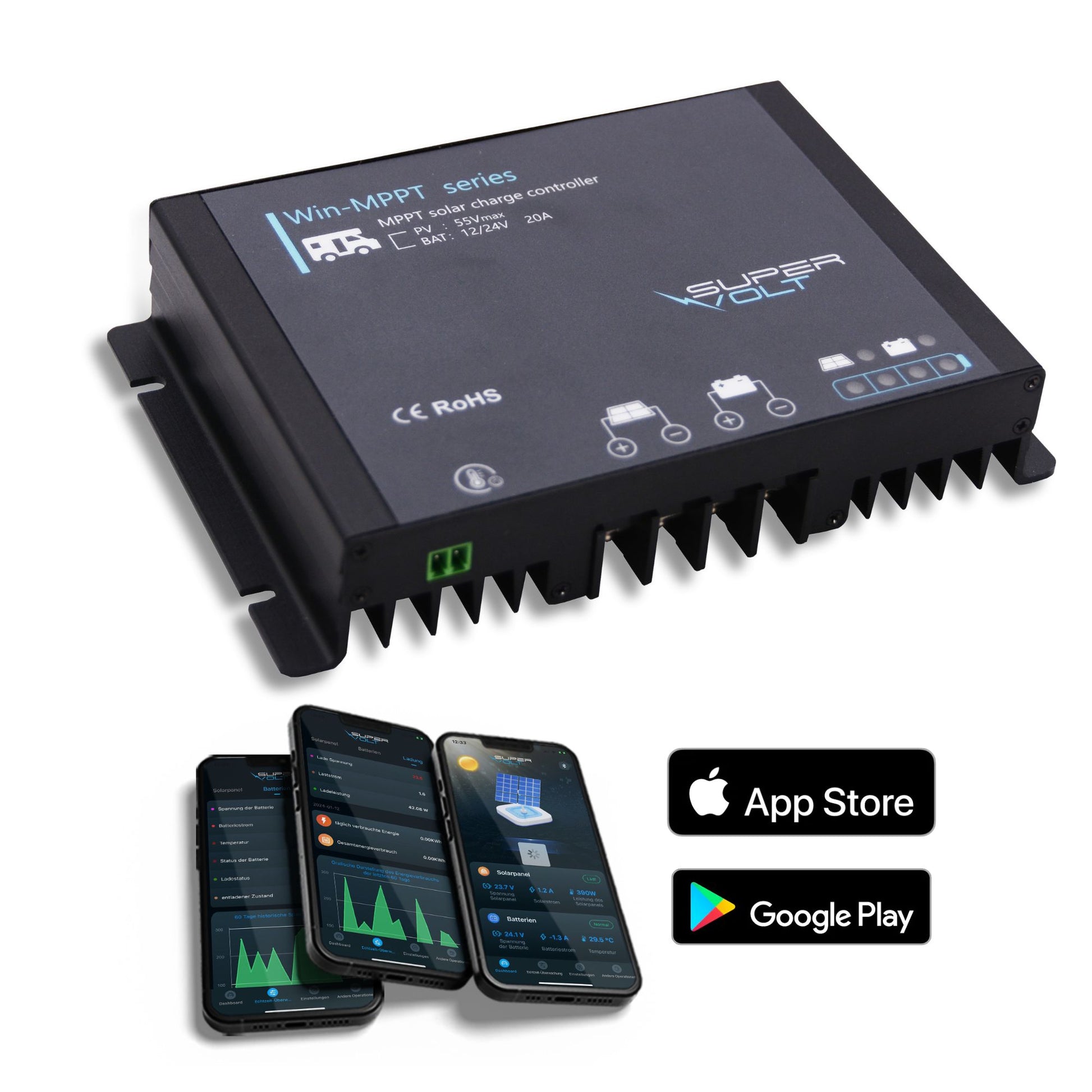

| Artikkelnummer |
SV-MPPT20 |
| Batteriparametere |
|
| Systemspenning |
12/24V automatisk gjenkjenning |
| Maksimal ladestrøm |
20A |
| MPPT-ladespenning |
Før Boost- eller utjevningsladefasen |
| Boost-spenning |
14,0–14,8V / 28,0–29,6V (standard: 14,5/29,0V @ 25℃) |
| Utjevningsspenning |
14,0–15,0V / 28,0–30,0V (standard: 14,8/29,6V @ 25℃) |
| Vedlikeholdsladespenning |
13,0–14,5V / 26,0–29,0V (standard: 13,7/27,4V @ 25℃) |
| Dypavladingsvern |
10,8–11,8V / 21,6–23,6V (standard: 11,2/22,4V) |
| Gjeninnkoblingsterskel |
11,4–12,8V / 22,8–25,6V (standard: 12,0/24,0V) |
| Temperaturkompensasjon |
−4,17mV/K per celle (Boost, utjevning), −3,33mV/K per celle (vedlikehold) |
| Målladespenning (litium) |
10,0–32,0V (standard: 14,4V) |
| Ladegjenopprettingsspenning (litium) |
9,2–31,8V (standard: 14,0V) |
| Dypavladingsvern (litium) |
9,0–30,0V (standard: 10,6V) |
| Gjeninnkoblingsterskel (litium) |
9,6–31,0V (standard: 12,0V) |
| Maksimal spenning ved batteritilkobling |
35V |
| Batteritype |
Gel, AGM, flytende, litium (standard: Gel) |
| Panelparametere |
|
| Maksimal spenning ved PV (−20℃) |
55V |
| Maksimal spenning ved PV (25℃) |
50V |
| Maksimal inngangseffekt |
260/520W |
| MPPT-sporingsområde |
(Batterispenning + 1,0V) – Voc × 0,9 |
| Systemparametere |
|
| Maksimal sporingsnøyaktighet |
>99,9% |
| Maksimal konverteringseffektivitet |
98,0% |

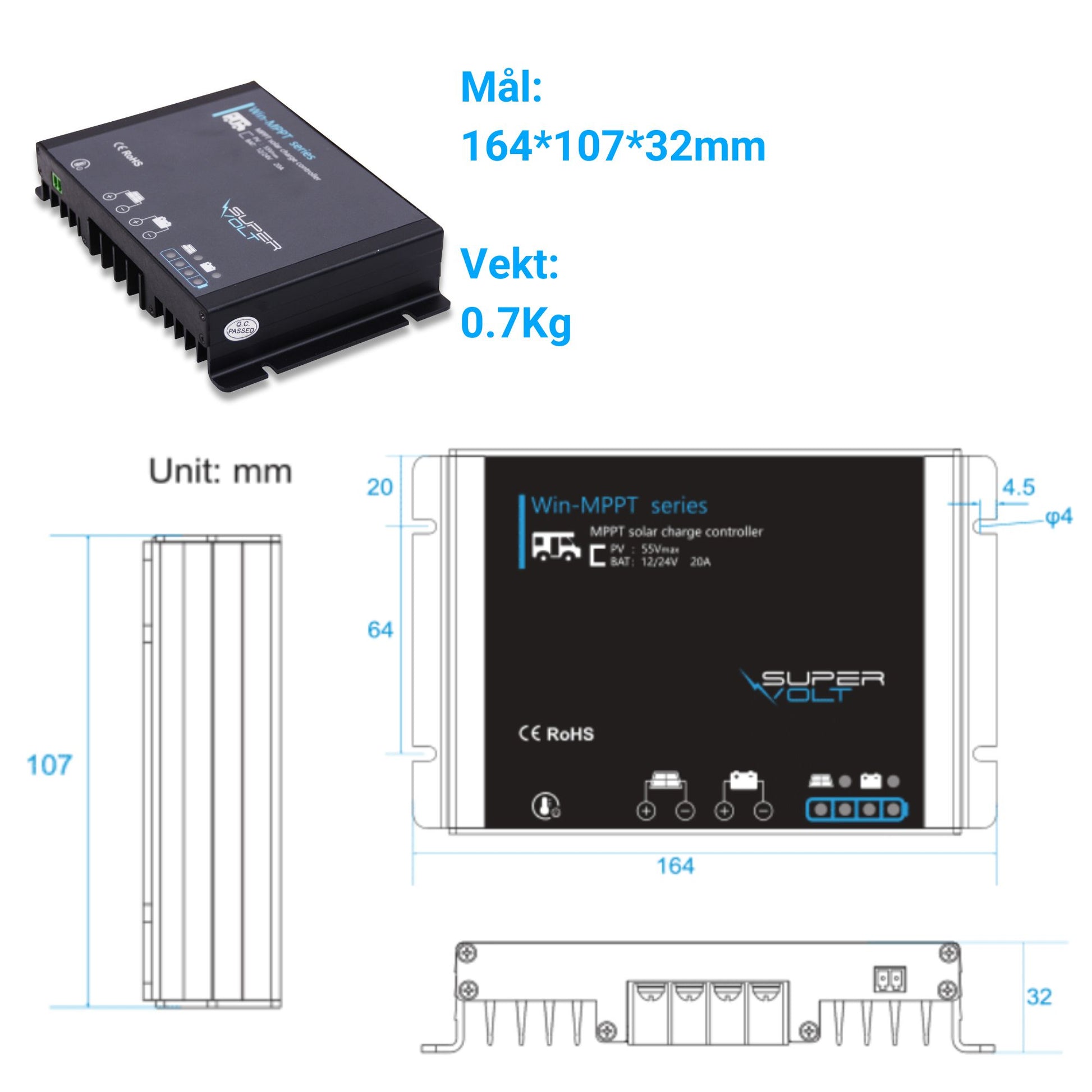

| Mål |
164×107×32 mm |
| Vekt |
700g |

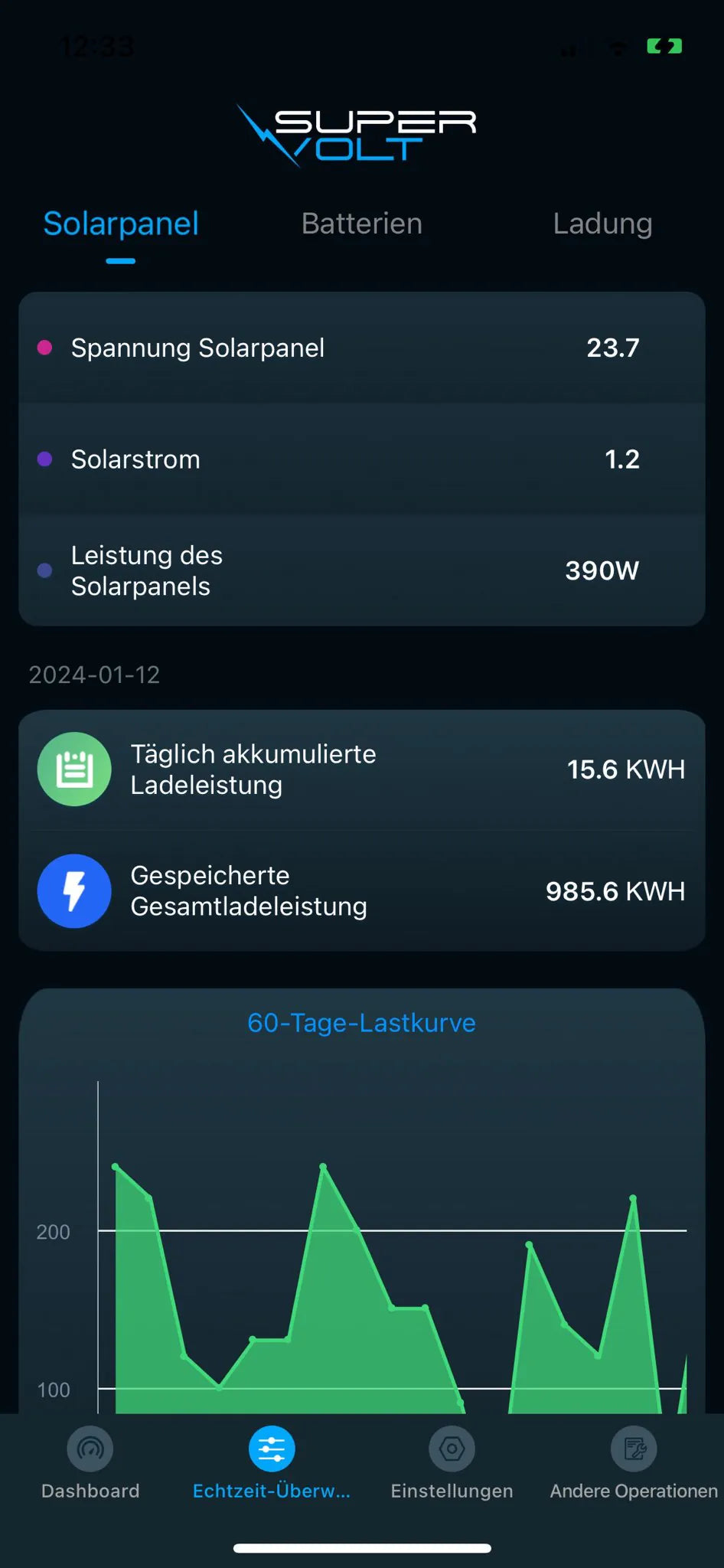

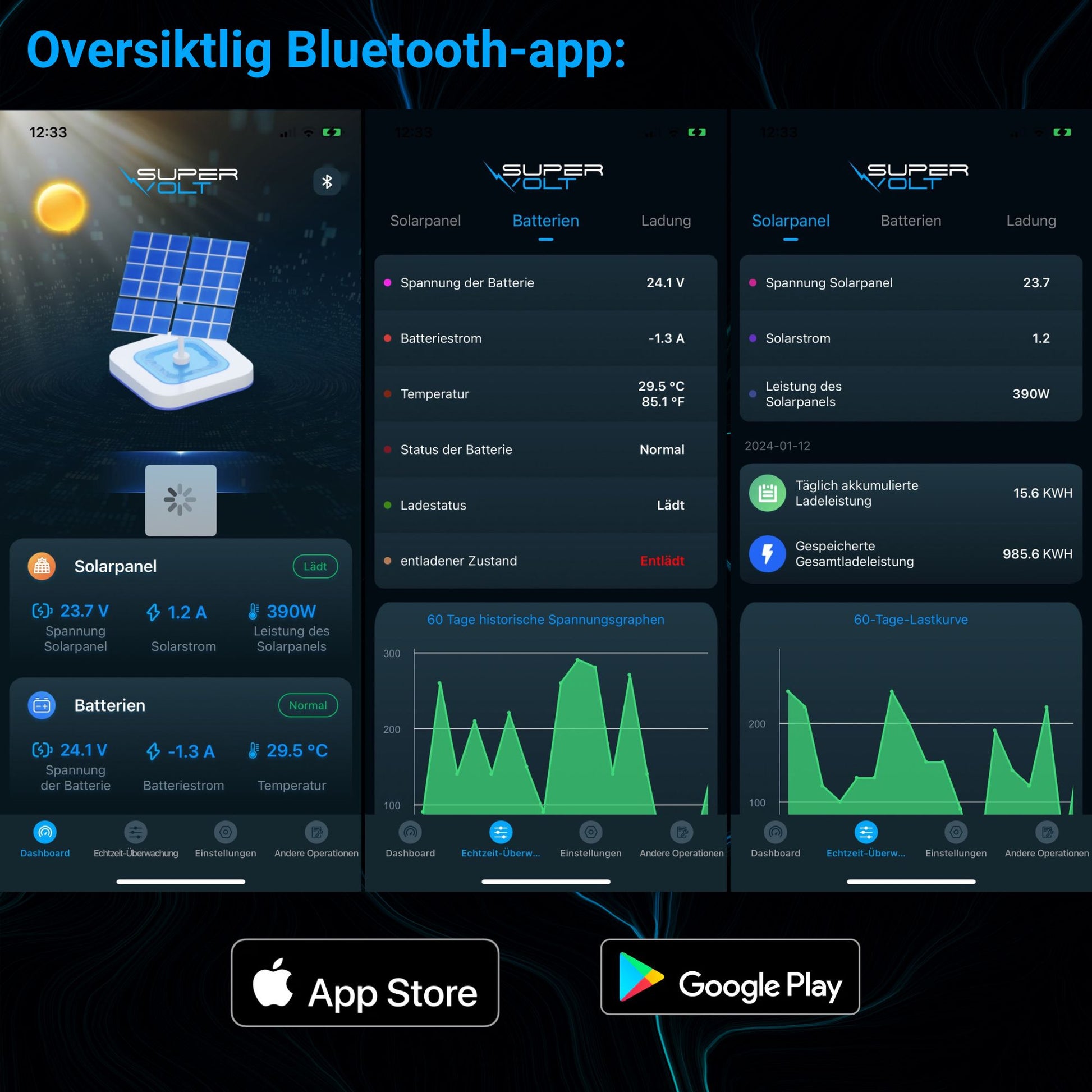

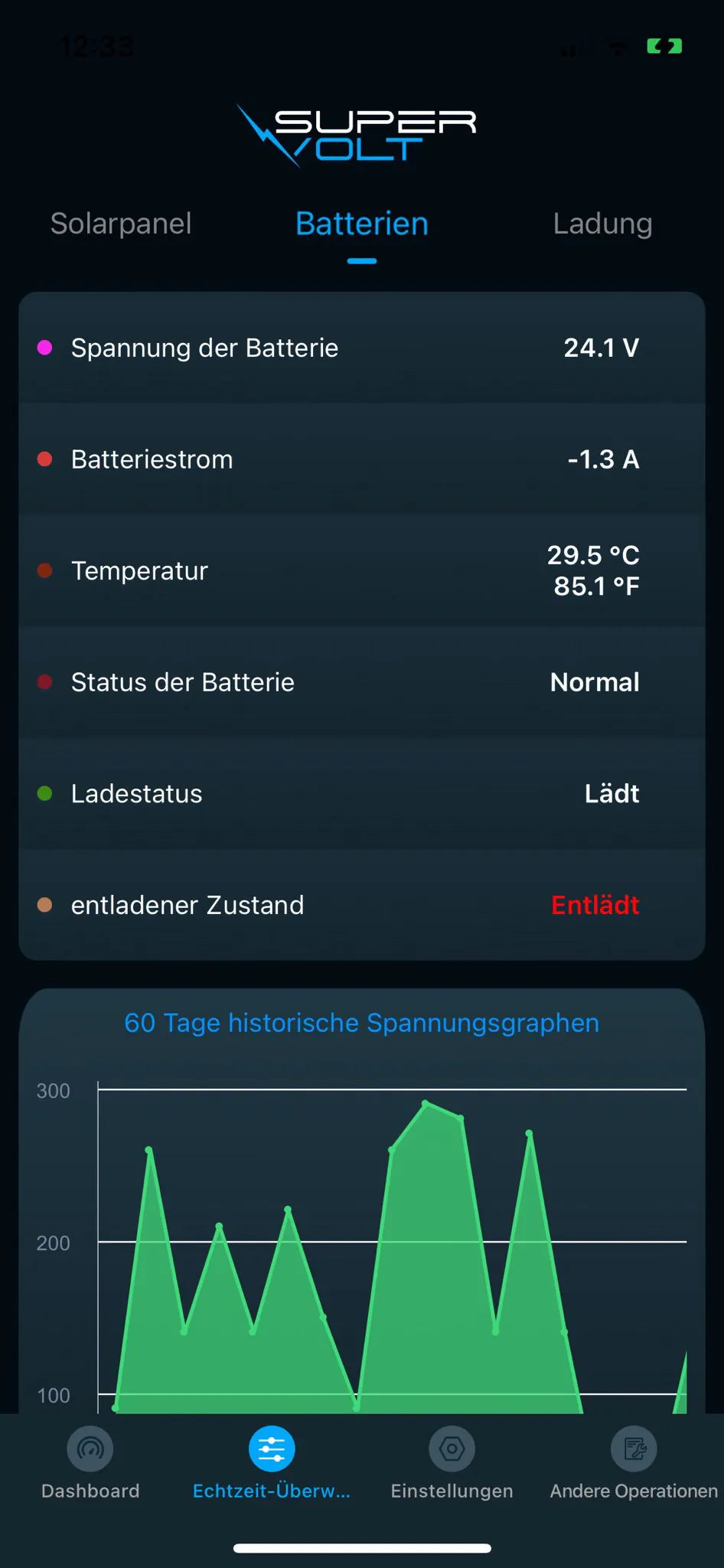

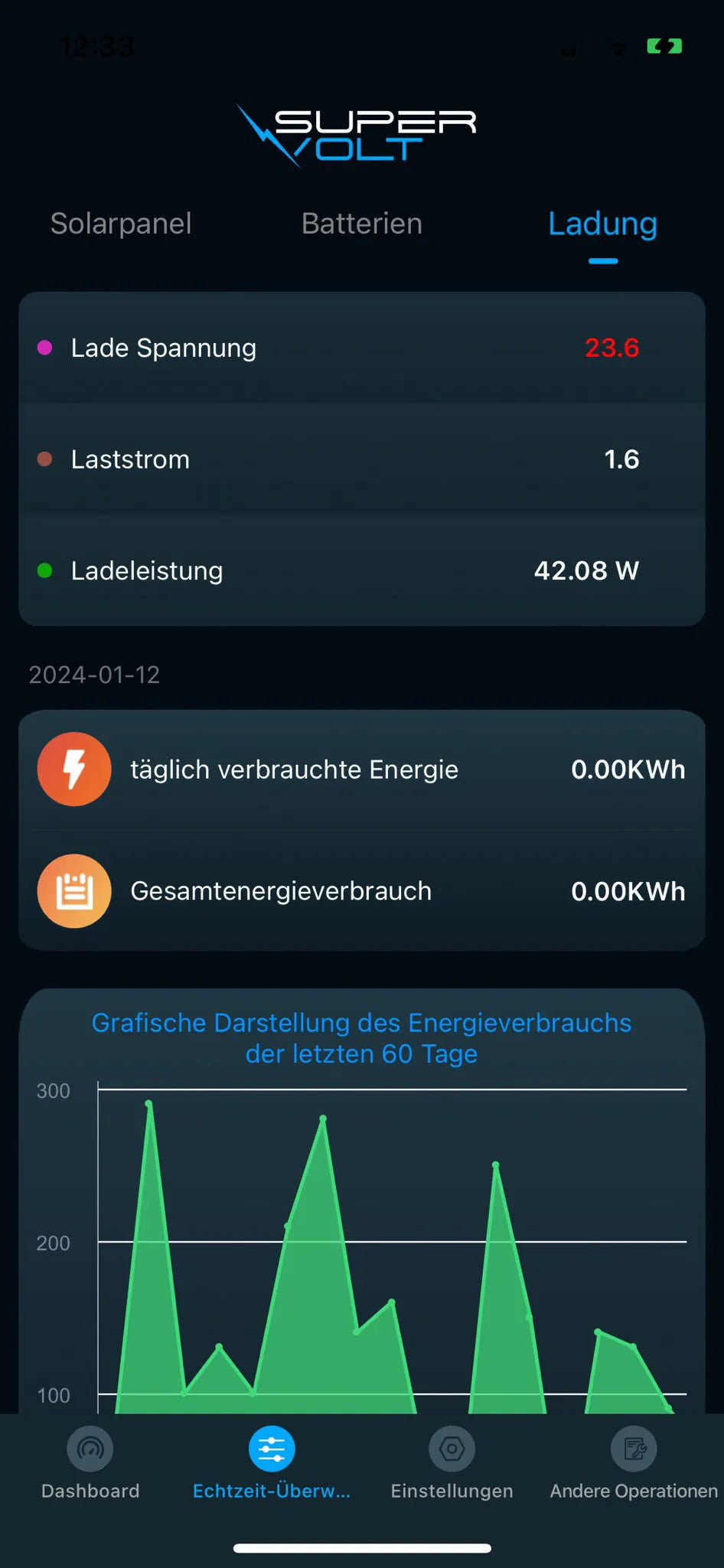

| Kommunikasjon |

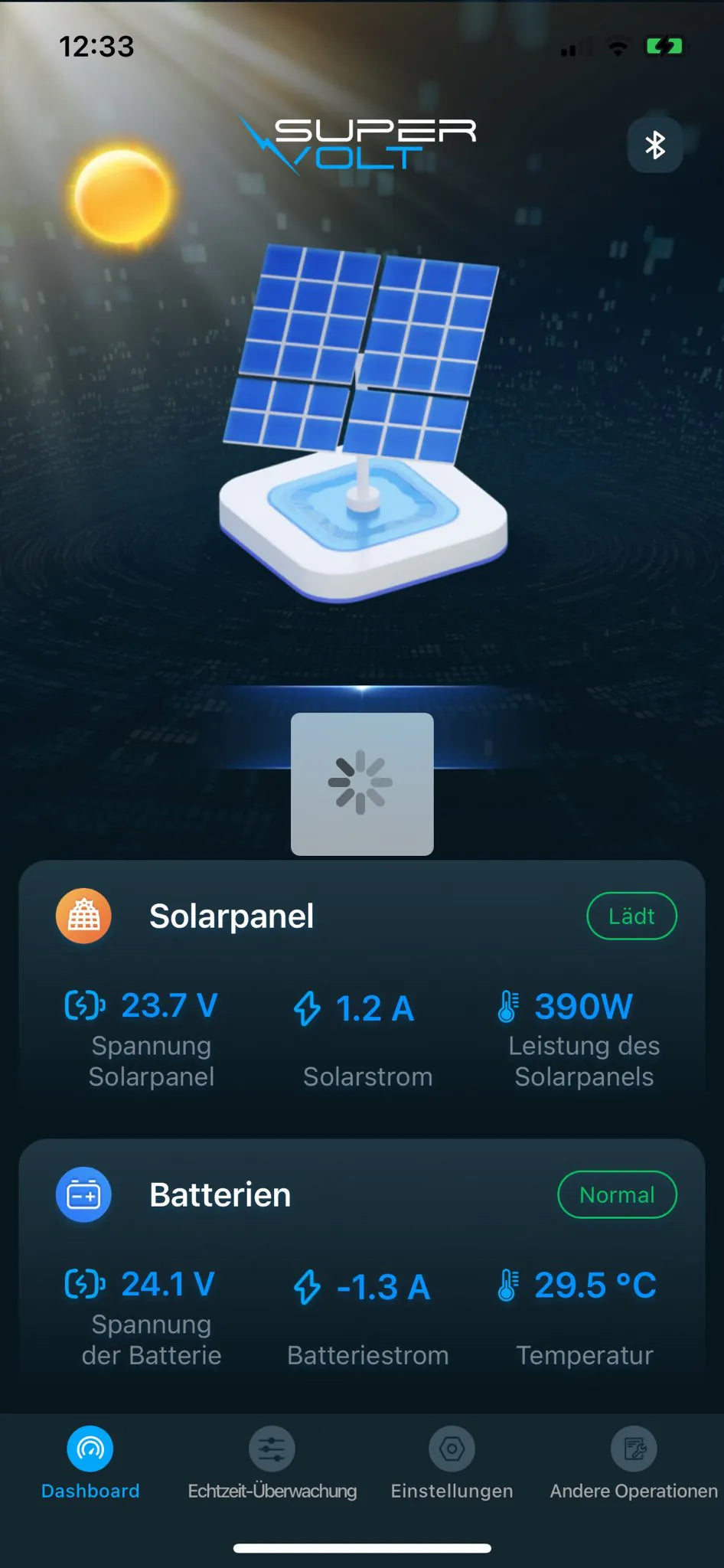

BLE |
| Jording |
Felles negativ |
| Effektklemmer |
10AWG (5mm²) |
| Omgivelsestemperatur |
−20 til +55℃ |
| Lagringstemperatur |
−25 til +80℃ |
| Omgivende fuktighet |
0–100% RH |
| Beskyttelsesklasse |
IP54 |
| Maksimal høyde |
4000m |
